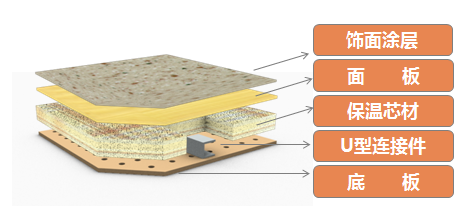

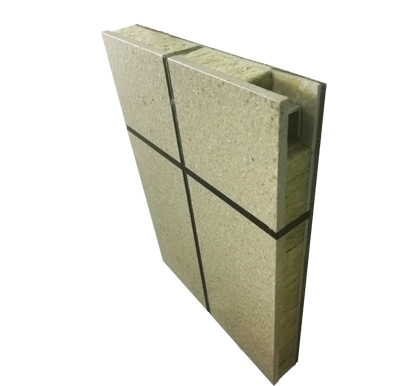

由裝飾面板、底板、保溫材料、U型金屬連接件和膠粘劑等組成,裝飾面板與底板采用U型金屬連接件可靠機械連接形成固定的具有空腔的整體結構,空腔內滿置保溫材料僅做保溫隔熱使用,且保溫材料與面板、底板再膠水黏結,形成雙重保障。

研發背景:
(1)傳統保溫裝飾一體化板的裝飾面板與保溫板采用有機膠水黏結,有機膠水會隨著外部氣候環境及建筑物的微變形等因素出現老化現現象,進而裝飾面板與保溫板之間的粘結強度不足,引起安全隱患。
(2)傳統保溫裝飾一體化板由保溫層承受裝飾面板的自重荷載及外部負風壓荷載,若保溫材料強度或保溫材料與面板粘結強度不足,再經外部環境因素影響,安全隱患極大。
(3)《建筑設計防火規范》GB 50016、浙公通字【2017】89號文件等文件明確要求浙江省住宅建筑外墻保溫材料54m以上必須使用A級保溫材料,54m以下宜采用A級保溫材料。
研發成果:
(1)A級防火
a、裝飾面板采用纖維增強水泥板、保溫材料采用A級巖棉帶、底板采用纖維增強水泥板或纖維增強硅酸鈣板。
a、裝飾面板采用纖維增強水泥板、保溫材料采用A級巖棉帶、底板采用纖維增強水泥板或纖維增強硅酸鈣板。
(2)結構安全
a、U型機械連接件單點抗拉承載力≥900N(90㎏),每平方對稱布置10-12個點
b、U型連接件將裝飾面板與底板形成穩定的整體結構,轉化保溫層受力為U型連接件受力,避免有機膠水老化、保溫層凍融破壞引起的安全隱患問題
(3)節能高效
a、采用巖棉帶30-40mm完全可滿足建筑節能率65%要求
b、保溫裝飾成品出廠,現場安裝
